LVLの純木質耐火構造部材 KEYLAM® 耐火 キーラム 耐火

すべて木材で構成された
耐火構造部材です。

木製柱の周りと木製梁の側面を、
難燃処理を施した厚さ60mmの
LVLで囲むことで、
1時間の耐火性能を実現しました。

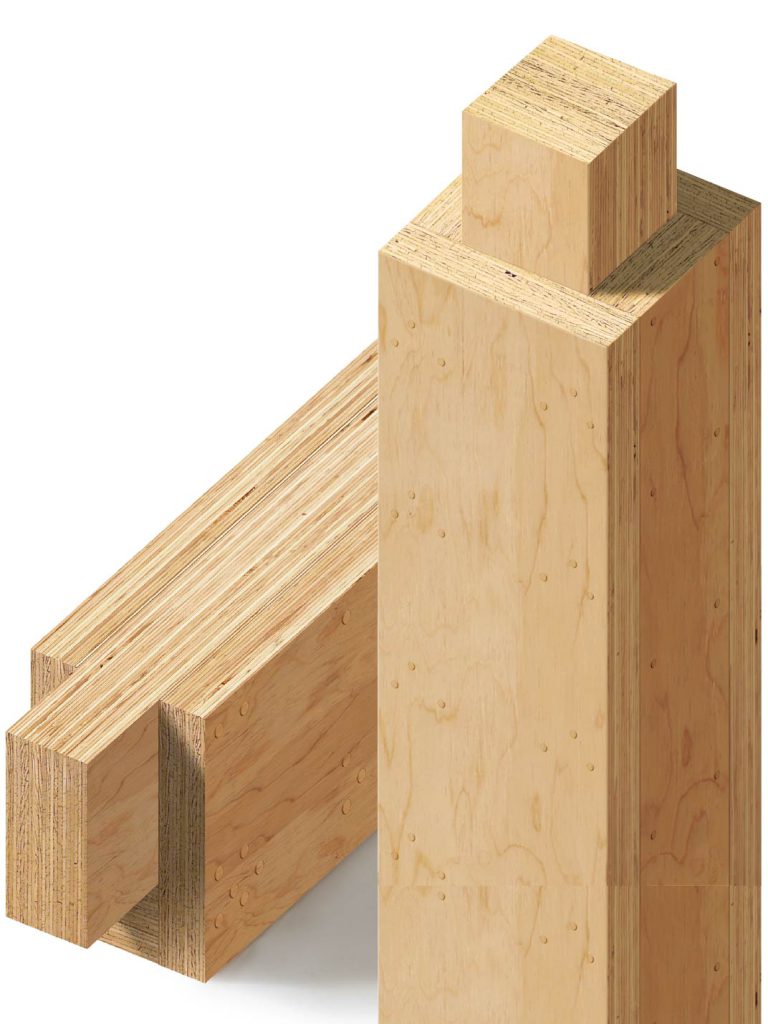

キーラム 耐火製品写真
特 長
すべて木製の耐火構造

荷重支持部材、周りを囲む被覆材、すべて木材です。
荷重支持部材は製材・集成材・LVLどれでも使えます。

製材・集成材・LVLどれでも使えます
木の内装を実現

被覆材のLVLをそのまま表しとすることができます。化粧材として厚み15mmまでの木材を貼ることもできます。被覆材LVLを表しとする時は別途指定の溶剤系ウレタン塗装をする必要があります。

厚み15mmまでの木の化粧材を貼ることができます。
内装制限に対応

難燃処理を施したスギLVLは準不燃認定を取得しています。
被覆材LVLを表しにした場合、内装制限がかかっても防火材料として使用可能です。

※大臣認定番号は2023年9月以降 取得予定
※耐火構造の大臣認定とは異なります。薬剤含浸量は別途管理により設計施工の際は関係業者に問い合わせください。

現場施工が可能

被覆材は現場用接着剤とビスを使って柱に取り付けます。工場でつけることが基本ですが、現場施工もできます。

環境負荷低減

難燃薬剤処理LVLについてLCA評価を行いました。厚60mm×1m2を機能単位とした難燃薬剤処理LVLの原料採取から製造までの累積的なCO2排出量60.5㎏-CO2eq/m2に対し、建築物等に使われた場合の炭素貯蔵量はCO2換算で59㎏-CO2/m2とほぼ同程度の量に相当します。
同等の耐火性能・機能単位を持つ強化せっこうボード(厚25mm+厚21mm)のCO2排出量は、20.0㎏-CO2eq/m2と算定されますが、炭素貯蔵効果は持ちません。詳しくはLVL協会資料HPをご覧ください。

火災後の取り換えが可能

万が一火災が起きた後も、外側の耐火被覆材をはがして新しい被覆材を現場で取り付けることができます。

燃えた難燃処理LVLに新しい難燃処理LVLに交換可能
耐火構造

鉄骨造、RC造、木造等の構造形態を問わず、上から数えて4階までの柱・梁として使うことができます。

1時間耐火性能
■LVL被覆が燃えどまる理由

未処理木材の場合

1時間耐火性能

「リン酸系」難燃薬剤処理木材の場合

1時間耐火性能

LVL被覆1時間耐火構造 柱

構造

木製柱の周りを難燃処理を施した厚さ60mmのスギLVLで囲むことで、1時間の耐火性能を実現しました。

規格

荷重支持部材:LVL・集成材・製材(LVLと集成材は使用環境Aのみ)
150mm角~1250mm角の間

樹種

スギ・カラマツ・ホワイトウッド・ヒノキ・ベイマツ・スプルース・
アカマツ・ラジアータパイン・オウシュウアカマツ

LVL被覆1時間耐火構造 梁

構造

木製梁の側面を難燃処理を施した厚さ60mmのスギLVLで囲み、底面には60mmと30mmの同じLVLを重ねて1時間の耐火性能を実現しました。

規格

荷重支持部材:LVL・集成材・製材(LVLと集成材は使用環境Aのみ)
幅105mm×せい210mm〜幅1250mm×せい1250mmの間 ※面取りは必須

樹種

スギ・カラマツ・ホワイトウッド・ヒノキ・ベイマツ・スプルース・
アカマツ・ラジアータパイン・オウシュウアカマツ

大臣認定(一時間耐火構造)

(柱)FP060CN-0805-2(1):りん窒素系薬剤処理単板積層材被覆/木製柱(被覆材表し)
FP060CN-0805-2(2):木材・りん窒素系薬剤処理単板積層材被覆/木製柱(化粧材あり)

(梁)FP060BM-0683-1(1):りん窒素系薬剤処理単板積層材被覆/木製はり(被覆材表し)
FP060BM-0683-1(2):木材・りん窒素系薬剤処理単板積層材被覆/木製はり(化粧材あり)
